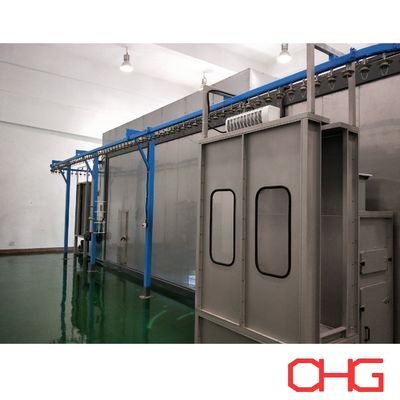

Linia malowania na mokro do obróbki powierzchni odkuwek ze stopów tytanu z powłoką smaru szklanego w celu usprawnienia procesu kucia

Linia do nanoszenia powłok smarnych szklanych dla odkuwek ze stopów tytanu

Indywidualny system powlekania powierzchni do zastosowań w wysokotemperaturowym kudurzeniu

Ta linia produkcyjna do nanoszenia powłok smarnych szklanych jest przeznaczona do obróbki powierzchni odkuwek ze stopów tytanu przed nagrzewaniem i formowaniem.

Podczas wysokotemperaturowego kudurzenia stopy tytanu wymagają odpowiedniej ochrony powierzchni i smarowania. Szklany smar ochronny jest nakładany na powierzchnię przedmiotu obrabianego przed kudurzeniem, tworząc funkcjonalną warstwę powłoki do późniejszych procesów nagrzewania i formowania.

Powłoka pełni głównie dwie ważne funkcje:

• Ochrona powierzchni: Pomaga chronić powierzchnię stopu tytanu przed utlenianiem podczas wysokotemperaturowego nagrzewania i kudurzenia.

• Smarowanie podczas kudurzenia: Zmniejsza tarcie między nagrzanym przedmiotem obrabianym a matrycami kudurzącymi, wspierając płynniejszy przepływ materiału podczas formowania.

Urządzenia do powlekania i proces produkcyjny mogą być dostosowane do wymiarów, wagi, geometrii, zdolności produkcyjnych i specyficznych wymagań dotyczących powlekania elementów ze stopów tytanu.

Rola smaru szklanego w kudurzeniu tytanu

Stopy tytanu są przetwarzane w podwyższonych temperaturach podczas kudurzenia. W tych warunkach utlenianie powierzchni i tarcie między przedmiotem obrabianym a narzędziami mogą wpływać zarówno na proces, jak i na jakość produktu końcowego.

Nałożenie odpowiedniego smaru szklanego przed kudurzeniem tworzy ochronną i smarującą warstwę na powierzchni tytanu.

Podczas późniejszego procesu wysokotemperaturowego powłoka ta pomaga:

• Zmniejszyć bezpośredni kontakt powierzchni tytanu z atmosferą

• Ograniczyć wysokotemperaturowe utlenianie powierzchni

• Zmniejszyć tarcie między odkuwką a matrycą

• Poprawić smarowanie podczas odkształcania

• Wspierać przepływ materiału podczas formowania

• Chronić powierzchnię przedmiotu obrabianego podczas procesu kudurzenia

Materiał powłoki i parametry aplikacji powinny być dobierane zgodnie ze stopem tytanu, temperaturą kudurzenia, procesem formowania i wymaganiami producenta smaru.

System aplikacji powłok

Sekcja aplikacji może być skonfigurowana zgodnie z geometrią przedmiotu obrabianego i wymaganą zdolnością produkcyjną.

W zależności od projektu system może łączyć:

• Automatyczne urządzenia natryskowe

• Mechanizmy natrysku posuwisto-zwrotnego

• Ręczne pistolety natryskowe

• Ręczne stacje poprawek

• Urządzenia do dostarczania powłok

• Urządzenia do pozycjonowania przedmiotu obrabianego

• Systemy wentylacji i wyciągu

Automatyczny natrysk może być stosowany do głównych powierzchni przedmiotu obrabianego, podczas gdy ręczne poprawki zapewniają dodatkową elastyczność w przypadku skomplikowanych geometrii lub obszarów trudnych do osiągnięcia automatycznie.

Ta kombinacja jest szczególnie odpowiednia, gdy linia produkcyjna musi przetwarzać odkuwki o różnych kształtach i wymiarach.

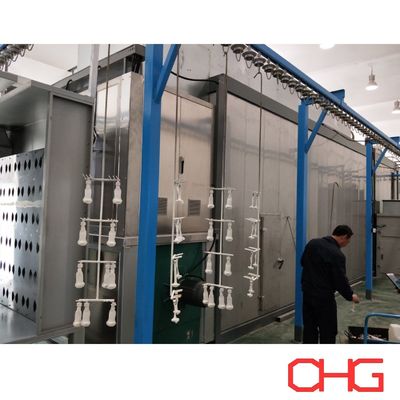

System transportu materiałów

Odkuwki ze stopów tytanu mogą znacznie różnić się rozmiarem i wagą. Dlatego system transportu materiałów musi być zaprojektowany zgodnie z rzeczywistymi produktami.

W zależności od wymagań projektu linia produkcyjna może zawierać odpowiednie przenośniki i urządzenia do transportu przedmiotów obrabianych, łączące etapy powlekania.

Kluczowe kwestie projektowe obejmują:

• Maksymalne wymiary przedmiotu obrabianego

• Maksymalna waga przedmiotu obrabianego

• Orientacja przedmiotu obrabianego

• Wymagana zdolność produkcyjna

• Pozycja natrysku

• Metoda ładowania i rozładowywania

• Wymagany czas procesu

• Układ fabryki

W przypadku dużych lub ciężkich odkuwek do linii produkcyjnej można włączyć wytrzymałe przenośniki i niestandardowe nośniki.

Typowy przepływ procesu

Dokładna sekwencja produkcji zależy od wybranego smaru szklanego i procesu kudurzenia. Typowa linia powlekająca może być zorganizowana wokół następujących operacji:

Ładowanie przedmiotu obrabianego → Przygotowanie powierzchni → Aplikacja smaru szklanego → Obróbka powłoki / Suszenie w razie potrzeby → Inspekcja → Rozładowanie → Transport do dalszego nagrzewania i kudurzenia

1. Ładowanie przedmiotu obrabianego

Elementy ze stopów tytanu są ładowane na wyznaczony nośnik lub urządzenie transportowe.

Uchwyty i pozycjonowanie przedmiotu obrabianego są projektowane zgodnie z geometrią produktu, wagą i wymaganymi obszarami powlekania.

2. Przygotowanie powierzchni

Przed aplikacją powierzchnia przedmiotu obrabianego musi spełniać wymagania dotyczące czystości i przygotowania wybranego systemu smaru szklanego.

Specyficzna metoda przygotowania jest określana zgodnie z procesem produkcyjnym i specyfikacją powłoki.

3. Aplikacja smaru szklanego

Smar ochronny jest nakładany równomiernie na wymagane powierzchnie.

Parametry aplikacji są kontrolowane zgodnie z czynnikami takimi jak:

• Materiał powłoki

• Geometria przedmiotu obrabianego

• Wymagana grubość powłoki

• Charakterystyka natrysku

• Temperatura produktu, jeśli dotyczy

• Dalsze wymagania dotyczące kudurzenia

Automatyczny natrysk i ręczne poprawki mogą być łączone w razie potrzeby, aby uzyskać wymagane pokrycie.

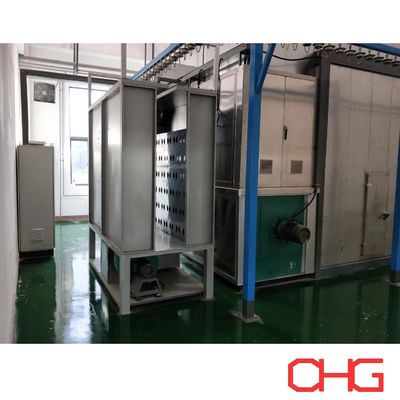

4. Obróbka powłoki i suszenie

Tam, gdzie jest to wymagane przez wybrany system smaru, powlekane elementy podlegają odpowiedniemu procesowi suszenia lub kondycjonowania przed dalszą obróbką.

Warunki procesu są określane zgodnie z technicznymi wymaganiami producenta powłoki i rzeczywistym procesem kudurzenia.

5. Inspekcja i rozładowanie

Po powleczeniu przedmioty obrabiane mogą być sprawdzane pod kątem pokrycia powierzchni i stanu powłoki przed rozładowaniem i transportem do dalszych operacji nagrzewania i kudurzenia.

Zalety dedykowanej linii powlekającej

Spójna aplikacja smaru

Kontrolowane urządzenia powlekające pomagają zapewnić powtarzalne pokrycie w porównaniu z mniej standardowymi metodami ręcznymi.

Nadaje się do produkcji przemysłowej

Transport materiałów przenośnikami i automatyczny natrysk mogą wspierać powtarzalną produkcję odkuwek ze stopów tytanu.

Kombinacja automatycznego i ręcznego natrysku

Urządzenia automatyczne mogą obsługiwać główną operację powlekania, podczas gdy ręczny natrysk zapewnia elastyczność w przypadku skomplikowanych powierzchni i różnych typów przedmiotów obrabianych.

Możliwość adaptacji do dużych i ciężkich odkuwek

System transportu materiałów, nośniki i stacje powlekające mogą być zaprojektowane zgodnie z wagą i wymiarami rzeczywistych produktów.

Inżynieria specyficzna dla procesu

Kompletny system jest projektowany wokół procesu kudurzenia klienta, a nie na podstawie standardowej konfiguracji linii do malowania proszkowego lub ciekłego.

Indywidualne rozwiązania do powlekania smarem szklanym

Każda linia produkcyjna jest opracowywana zgodnie z rzeczywistymi wymaganiami klienta dotyczącymi kudurzenia i powlekania.

Ważne informacje do inżynierii obejmują:

• Klasa stopu tytanu

• Rysunki przedmiotu obrabianego

• Maksymalne wymiary

• Maksymalna waga

• Geometria produktu

• Wymagana zdolność produkcyjna

• Specyfikacja smaru szklanego

• Wymagana grubość powłoki lub wymaganie aplikacji

• Wymagania dotyczące przygotowania powierzchni

• Wymagania dotyczące suszenia lub kondycjonowania

• Metoda ładowania i rozładowywania

• Wymiary fabryki

• Wymagany poziom automatyzacji

Na podstawie tych parametrów możemy opracować niestandardowe rozwiązanie obejmujące system transportu materiałów, nośniki przedmiotów obrabianych, urządzenia do aplikacji powłok, układ natrysku automatycznego i ręcznego, system wentylacji, sterowanie procesem i ogólny układ linii produkcyjnej.

Skontaktuj się z nami, podając informacje o procesie kudurzenia i powlekania tytanu, aby uzyskać niestandardową propozycję i wycenę linii do powlekania smarem szklanym.
