System napędu powietrznego i swobodnego przenośnika z zintegrowanym urządzeniem podnoszącym i przenoszącym do złożonych układów linii powlekania

Indywidualne systemy transportu materiałów podwieszanych dla zautomatyzowanej produkcji lakierniczej

Ten system przenośników Power and Free z urządzeniami podnoszącymi jest przeznaczony do przemysłowych linii produkcyjnych lakierniczych, wymagających elastycznego transportu detali, transportu pionowego, akumulacji i kontrolowanego ruchu między różnymi sekcjami procesu.

Dzięki połączeniu podwieszanego przenośnika Power and Free z urządzeniami podnoszącymi i transferowymi, detale mogą być transportowane nie tylko poziomo wzdłuż linii produkcyjnej, ale także pionowo tam, gdzie wymaga tego proces lub układ fabryki.

Ta konfiguracja jest szczególnie przydatna w liniach lakierniczych obejmujących stacje załadunku i rozładunku, wielopoziomowe układy przenośników, punkty transferu procesowego, obróbkę zanurzeniową lub obszary o różnych wysokościach przenośników.

Kompletny system jest dostosowywany do wymiarów detalu, wagi, wydajności produkcji, przepływu procesu, wysokości wolnej hali oraz układu urządzeń lakierniczych.

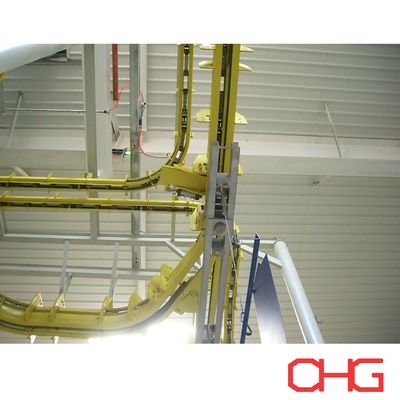

Konfiguracja przenośnika Power and Free

Przenośnik wykorzystuje oddzielne tory napędowe (power) i swobodne (free).

Tor napędowy zawiera łańcuch napędowy, który zapewnia siłę transportową, podczas gdy poszczególne wózki poruszają się po torze swobodnym. Dzięki mechanizmom sprzęgania i rozprzęgania, wózki mogą poruszać się niezależnie w systemie przenośników.

Takie rozwiązanie pozwala wózkom na:

• Przejście przez ciągłe sekcje procesowe

• Zatrzymanie się na wyznaczonych stacjach

• Akumulację w strefach buforowych

• Indywidualne rozprzęganie

• Transfer między sekcjami przenośników

• Zmianę tras tam, gdzie jest to wymagane

• Koordynację z urządzeniami podnoszącymi

W porównaniu z konwencjonalnym ciągłym przenośnikiem podwieszanym, zapewnia to większą elastyczność w procesach lakierniczych o różnych czasach cyklu.

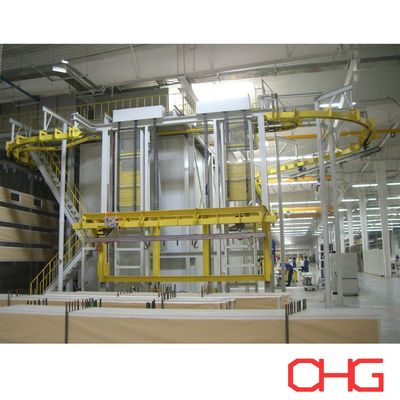

Zintegrowane urządzenia podnoszące

System podnoszenia zapewnia kontrolowany ruch pionowy wózków lub detali w wyznaczonych pozycjach.

W zależności od procesu produkcyjnego, urządzenia podnoszące mogą być włączone do:

• Podnoszenia detali z poziomu załadunku na poziom przenośnika podwieszanego

• Opuszczania wózków dla wygodnego załadunku lub rozładunku

• Łączenia sekcji przenośników na różnych wysokościach

• Transferu produktów między obszarami procesowymi

• Wspierania procesów zanurzeniowych lub kąpielowych, tam gdzie ma to zastosowanie

• Dostosowania trasy przenośnika do ograniczeń wysokości hali

Skok podnoszenia, udźwig, metoda transferu i sekwencja operacyjna są projektowane zgodnie z rzeczywistym projektem.

Wygodny załadunek i rozładunek

W przypadku dużych, ciężkich lub trudnych w obsłudze detali, załadunek bezpośrednio na wysoki przenośnik podwieszany może być niewygodny.

Stacja podnosząca może opuścić wózek na dogodniejszą wysokość roboczą do załadunku lub rozładunku. Po zabezpieczeniu produktu, wózek jest podnoszony i ponownie wprowadzany do głównego systemu przenośników.

Takie rozwiązanie może:

• Uprościć obsługę detali

• Zmniejszyć niepotrzebne podnoszenie przez operatorów

• Poprawić dostęp do wózków i zawieszek

• Wspierać obsługę większych produktów

• Łączyć operacje naziemne z transportem podwieszanym

Załadunek i rozładunek mogą być ręczne, wspomagane wózkiem widłowym lub skoordynowane z innymi urządzeniami transportu materiałów, w zależności od charakterystyki produktu.

Indywidualny projekt wózków i zawieszek

Wózki są projektowane zgodnie z rzeczywistymi transportowanymi detalami.

Uwzględniane przy projektowaniu są:

• Maksymalne wymiary detalu

• Maksymalna waga

• Liczba produktów na wózek

• Środek ciężkości

• Orientacja zawieszenia

• Wymagana dostępność do lakierowania

• Rozstaw wózków

• Prześwit przenośnika

• Wymiary otworów pieca

• Metoda załadunku i rozładunku

• Wymagania dotyczące podnoszenia

Odpowiednie uchwyty i zawieszki pomagają utrzymać stabilność detalu podczas transportu, podnoszenia, natryskiwania, utwardzania i innych procesów lakierniczych.

Akumulacja i buforowanie wózków

Technologia Power and Free pozwala na akumulację wózków w wyznaczonych pozycjach bez zatrzymywania całego przenośnika.

Strefy akumulacji mogą być włączone:

• Przed kabinami natryskowymi

• Przed piecami utwardzającymi

• Między procesami o różnych czasach cyklu

• Na stacjach załadunku

• Na stacjach rozładunku

• Przed urządzeniami podnoszącymi lub transferowymi

• Na obszarach kontroli

Zapewnia to bufory produkcyjne i pomaga koordynować urządzenia lakiernicze pracujące z różnymi prędkościami przetwarzania.

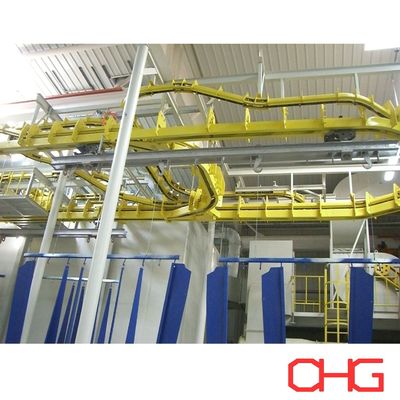

Elastyczne trasowanie przenośnika

Trasa przenośnika może być dostosowana do procesu lakierniczego i dostępnej przestrzeni warsztatowej.

Tam, gdzie jest to wymagane, zwrotnice i sekcje transferowe mogą pozwolić wózkom na podążanie różnymi ścieżkami w linii produkcyjnej.

Możliwe konfiguracje obejmują:

• Główne i boczne trasy przenośników

• Sekcje omijania procesów

• Wiele stacji lakierniczych

• Oddzielne obszary akumulacji

• Alternatywne punkty załadunku i rozładunku

• Sekcje przenośników na różnych wysokościach

Elastyczne trasowanie może być szczególnie przydatne, gdy na tej samej linii lakierniczej przetwarzanych jest kilka typów produktów.

Integracja z urządzeniami produkcji lakierniczej

System przenośników Power and Free i podnoszenia może być zintegrowany z różnymi procesami i urządzeniami lakierniczymi, w tym:

• Systemy przygotowania powierzchni do natrysku

• Systemy przygotowania powierzchni zanurzeniowego

• Sekcje suszenia wilgoci

• Kabiny do natrysku proszkowego

• Automatyczne urządzenia do natrysku proszkowego

• Ręczne stacje poprawek

• Urządzenia do malowania na mokro

• Piec do utwardzania

• Strefy chłodzenia

• Stacje kontroli

• Obszary załadunku i rozładunku

Układ przenośnika i sekwencja ruchu wózków są koordynowane z całym przepływem procesu podczas inżynierii.

Sterowanie i synchronizacja oparte na PLC

Przenośnik i urządzenia podnoszące mogą być zintegrowane z systemem sterowania PLC i HMI linii produkcyjnej.

W zależności od konfiguracji projektu, system sterowania może koordynować:

• Ruch przenośnika

• Wykrywanie wózków

• Pozycje zatrzymania i rozprzęgania

• Sekwencje akumulacji

• Operacje podnoszenia i opuszczania

• Mechanizmy transferu

• Prędkość przenośnika

• Trasowanie procesowe

• Blokady urządzeń

• Alarmy awarii

• Status operacyjny

Czujniki i urządzenia do wykrywania pozycji mogą być zainstalowane w kluczowych miejscach w celu koordynacji ruchu wózków z urządzeniami podnoszącymi i lakierniczymi.

Bezpieczeństwo i ochrona sprzętu

Odpowiednie środki bezpieczeństwa są uwzględniane zgodnie z układem urządzeń, obciążeniem wózka, operacją podnoszenia i środowiskiem produkcyjnym.

W zależności od zastosowania, system może obejmować:

• Urządzenia zatrzymania awaryjnego

• Wykrywanie pozycji wózka

• Wykrywanie pozycji podnoszenia

• Ochrona przed przeciążeniem

• Blokady mechaniczne

• Blokady przenośnika

• Kontrola antykolizyjna tam, gdzie jest to wymagane

• Osłony mechaniczne

• Alarmy awarii

• Ochrona operatora wokół obszarów podnoszenia i transferu

Szczegółowa konfiguracja bezpieczeństwa jest ustalana podczas inżynierii projektu.

Główne zalety

• Transport materiałów w poziomie i w pionie: Połączenie transportu podwieszanego z urządzeniami podnoszącymi pozwala na przemieszczanie się wózków między różnymi wysokościami i obszarami procesowymi w ramach jednego skoordynowanego systemu transportu materiałów.
• Elastyczny przepływ produkcji: Indywidualna kontrola wózków pozwala na zatrzymywanie, akumulację, transfer i kontynuację detali zgodnie z rzeczywistymi wymaganiami procesu.
• Lepsze wykorzystanie przestrzeni warsztatowej: Transport podwieszany zmniejsza zajęcie przestrzeni na podłodze, podczas gdy transport pionowy umożliwia opracowanie układów przenośników wokół istniejących warunków fabrycznych.
• Łatwiejsza obsługa detali: Opuszczanie wózków w pozycjach załadunku lub rozładunku może uprościć obsługę dużych lub ciężkich produktów.
• Buforowanie produkcji: Obszary akumulacji pomagają zrównoważyć procesy o różnych czasach cyklu i zmniejszyć wpływ tymczasowych przerw.
• Dostosowane do różnych detali: Udźwig wózka, konstrukcja zawieszki, urządzenia podnoszące, układ torów i logika sterowania są projektowane zgodnie z rzeczywistymi produktami, a nie na podstawie stałej standardowej konfiguracji.

Typowe zastosowania

Systemy przenośników Power and Free z urządzeniami podnoszącymi mogą być stosowane w liniach lakierniczych do:

• Komponenty motoryzacyjne

• Części maszyn

• Szafy i obudowy elektryczne

• Produkty HVAC

• Sprzęt rolniczy

• Meble metalowe

• Systemy magazynowe

• Wyroby ze stali konstrukcyjnej

• Duże komponenty przemysłowe

• Ogólne wyroby metalowe

Odpowiednia konfiguracja zależy od wagi detalu, wymiarów, procesu lakierniczego i wymaganego wydajności produkcji.

Konfiguracja techniczna

Indywidualne rozwiązania przenośników i podnoszenia

Każdy system przenośników Power and Free jest projektowany zgodnie z procesem produkcyjnym klienta i warunkami fabrycznymi.

Ważne informacje inżynieryjne obejmują:

• Wymiary detalu

• Maksymalna waga detalu

• Produkty na wózek

• Wymagana wydajność produkcji

• Przepływ procesu

• Rozstaw wózków

• Wymagania dotyczące prędkości przenośnika

• Wymiary fabryki i wysokość wolna

• Wymagana wysokość podnoszenia

• Metoda załadunku i rozładunku

• Pozycje akumulacji

• Trasowanie przenośnika

• Układ urządzeń lakierniczych

• Wymagany poziom automatyzacji

Na podstawie tych parametrów możemy opracować niestandardowe rozwiązanie obejmujące system torów Power and Free, wózki, zawieszki, urządzenia podnoszące, sekcje akumulacji, mechanizmy transferu, system napędowy, sterowanie PLC, ochronę bezpieczeństwa i integrację z kompletną linią produkcyjną lakierniczą.

Skontaktuj się z nami, podając informacje o swoim detalu, procesie lakierniczym i układzie fabryki, aby uzyskać propozycję niestandardowego systemu przenośników Power and Free i podnoszenia.
