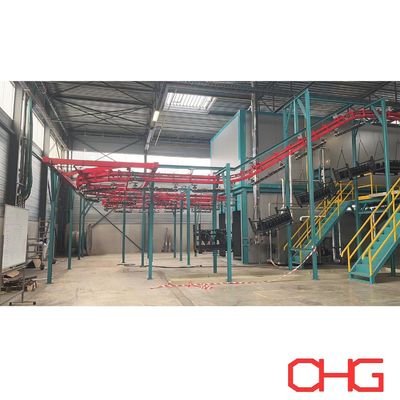

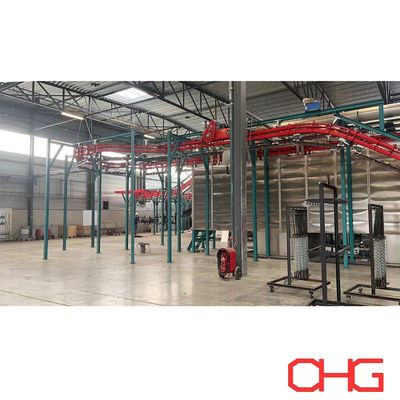

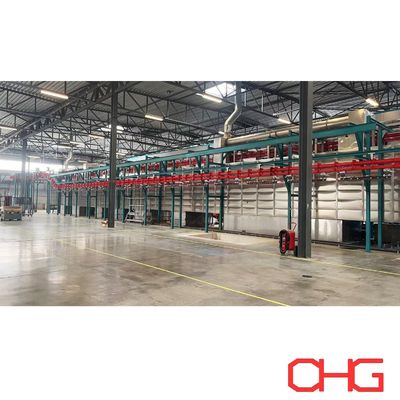

System przenośników podwieszanych zasilanych i wolnych, odpornych na ciepło, z możliwością dostosowania do linii malowania proszkowego

System przenośników Power and Free do linii produkcyjnych powłok

Elastyczne podwieszane systemy transportu materiałów do przemysłowych procesów powlekania

System przenośników Power and Free zapewnia elastyczny transport detali do zautomatyzowanych linii do malowania proszkowego, lakierowania na mokro, obróbki wstępnej i innych linii do wykańczania przemysłowego.

W przeciwieństwie do konwencjonalnego, stale poruszającego się przenośnika podwieszanego, przenośnik Power and Free oddziela tor napędowy od toru nośnego. Takie rozwiązanie pozwala na zatrzymywanie, akumulowanie, zwalnianie i transferowanie poszczególnych nośników zgodnie z wymaganiami różnych procesów produkcyjnych.

W przypadku linii powłokowych obejmujących wiele etapów obróbki o różnym czasie przetwarzania, ta elastyczność umożliwia koordynację przepływu materiałów bez konieczności ciągłego ruchu każdego detalu z tą samą prędkością.

Jak działa przenośnik Power and Free

System zazwyczaj składa się z dwóch skoordynowanych torów:

• Tor napędowy: Zawiera stale napędzaną taśmę, która zapewnia siłę napędową.

• Tor swobodny: Podtrzymuje poszczególne nośniki, które transportują detale.

Dzięki mechanizmom sprzęgania i rozprzęgania, nośniki mogą poruszać się z napędzaną taśmą lub pozostawać nieruchome w wyznaczonych pozycjach.

Umożliwia to pracę różnych obszarów linii produkcyjnej zgodnie z ich własnymi wymaganiami procesowymi.

Na przykład, nośniki mogą:

• Poruszać się w sposób ciągły przez sekcje obróbki wstępnej

• Zatrzymywać się na stacjach załadunku lub rozładunku

• Akumulować się przed kabiną lakierniczą

• Czekać przed wejściem do pieca utwardzającego

• Transferować między różnymi sekcjami przenośnika

• Podążać różnymi trasami procesowymi, gdzie jest to wymagane

Rzeczywista konfiguracja przenośnika jest projektowana zgodnie z procesem powlekania, charakterystyką detali, wydajnością produkcji i układem fabryki.

Główne cechy

Niezależny ruch nośników

Jedną z głównych zalet przenośnika Power and Free jest możliwość niezależnego sterowania poszczególnymi nośnikami w ramach całego systemu przenośnikowego.

Nośniki mogą być:

• Transportowane

• Zatrzymywane

• Akumulowane

• Zwalniane

• Indeksowane

• Transferowane między sekcjami procesowymi

Zapewnia to znacznie większą elastyczność produkcji niż podstawowy, ciągły przenośnik podwieszany.

Akumulacja nośników

Detale często wymagają różnego czasu przebywania podczas obróbki powierzchni, natryskiwania, utwardzania, chłodzenia, kontroli i innych etapów produkcji.

Obszary akumulacji pozwalają nośnikom czekać bez zatrzymywania całego systemu przenośnikowego.

Jest to szczególnie przydatne do równoważenia przepływu produkcji między urządzeniami o różnych czasach cyklu.

Układ przenośnika podwieszanego

Instalacja przenośnika nad głową pomaga efektywnie wykorzystać dostępną przestrzeń warsztatową.

System może transportować detale nad obszarami produkcyjnymi, pozostawiając więcej miejsca na podłodze dla:

• Urządzeń do obróbki wstępnej

• Kabiny lakiernicze

• Systemy odzysku proszku

• Pieców

• Stanowiska operatorów

• Magazynowanie materiałów

• Dostęp do konserwacji

Trasy przenośnika można dostosować do dostępnych wymiarów fabryki i układu urządzeń.

Dostosowane nośniki i wieszaki

Konstrukcja nośnika jest określana zgodnie z rzeczywistymi produktami, które są transportowane.

Ważne czynniki inżynieryjne obejmują:

• Wymiary detali

• Indywidualna waga produktu

• Liczba produktów na nośnik

• Środek ciężkości

• Orientacja zawieszenia

• Wymagane odstępy

• Dostępność powłoki

• Prześwit pieca

• Metoda załadunku i rozładunku

Różne nośniki i wieszaki mogą być opracowane dla lekkich komponentów, dużych produktów prefabrykowanych lub ciężkich detali przemysłowych.

Elastyczne trasowanie produkcji

Tam, gdzie wymaga tego proces produkcyjny, przenośnik Power and Free może zawierać zwrotnice i sekcje transferowe do tworzenia różnych tras materiałowych.

Może to być przydatne, gdy:

• Różne produkty wymagają różnych procesów powlekania

• Niektóre detale wymagają pominięcia etapu procesu

• Wiele tras produkcyjnych korzysta ze wspólnych urządzeń

• Wymagane są obszary buforowe

• Używane są różne stacje załadunku lub rozładunku

Wymagania dotyczące trasowania powinny być określone na etapie projektowania linii produkcyjnej zgodnie z rzeczywistym przepływem procesu.

Integracja z urządzeniami powłokowymi

Przenośnik Power and Free może być zintegrowany z różnymi sekcjami kompletnej linii produkcyjnej powłok, w tym:

• Systemy obróbki wstępnej natryskowej

• Systemy obróbki wstępnej zanurzeniowej

• Piec do suszenia wilgoci

• Kabiny do malowania proszkowego

• Automatyczne urządzenia do malowania proszkowego

• Ręczne stanowiska do poprawek

• Kabiny do lakierowania na mokro

• Piec do utwardzania

• Strefy chłodzenia

• Stacje kontrolne

• Obszary załadunku i rozładunku

Układ przenośnika jest skoordynowany z układem urządzeń w celu utrzymania odpowiedniego pozycjonowania detali i czasu procesu w całej linii produkcyjnej.

System sterowania przenośnikiem

Przenośnik może być zintegrowany z ogólnym systemem sterowania PLC i HMI linii powłokowej.

W zależności od konfiguracji projektu, system sterowania może zarządzać:

• Ruch nośników

• Funkcje zatrzymywania i zwalniania

• Strefy akumulacji

• Prędkość przenośnika

• Trasowanie procesu

• Blokady urządzeń

• Pozycjonowanie detali

• Sekwencja produkcji

• Alarmy awarii

• Status operacyjny

Czujniki i urządzenia detekcyjne mogą być wbudowane w kluczowych pozycjach w celu monitorowania lokalizacji nośników i koordynowania ruchu przenośnika z innymi urządzeniami produkcyjnymi.

Bezpieczeństwo i ochrona operacyjna

System przenośników Power and Free wymaga odpowiedniej ochrony mechanicznej i elektrycznej zgodnie z jego układem i warunkami pracy.

W zależności od projektu, system może zawierać:

• Urządzenia zatrzymania awaryjnego

• Detekcja nośników

• Ochrona przed przeciążeniem

• Blokady przenośnika

• Monitorowanie pozycji

• Osłony mechaniczne

• Kontrola antykolizyjna, gdzie jest wymagana

• Wskazanie awarii i alarmów

Zabezpieczenia są określone zgodnie z konfiguracją przenośnika, charakterystyką detali, środowiskiem pracy i obowiązującymi wymogami projektu.

Zalety dla linii produkcyjnych powłok

• Elastyczne czasy procesowe: Różne procesy powlekania mogą wymagać bardzo różnych czasów przebywania. Niezależne sterowanie nośnikami ułatwia koordynację tych etapów w jednym systemie produkcyjnym.
• Buforowanie produkcji: Akumulacja nośników tworzy bufory między sekcjami procesowymi, pomagając zmniejszyć wpływ tymczasowych przerw na całą linię.
• Efektywne wykorzystanie warsztatu: Układ podwieszany zmniejsza ilość miejsca na podłodze zajmowanego przez sprzęt do transportu materiałów.
• Zmniejszone ręczne przenoszenie: Po załadowaniu detali na nośniki, przenośnik może automatycznie przenosić je między wieloma etapami produkcji.
• Adaptacyjność do różnych produktów: Dostosowane nośniki, układy wieszaków, obszary akumulacji i trasowanie mogą być opracowane dla różnych rodzin detali.
• Integracja z automatyzacją: Przenośnik może komunikować się z urządzeniami natryskowymi, piecami, systemami obróbki wstępnej i innymi urządzeniami procesowymi za pośrednictwem systemu sterowania linią produkcyjną.

Typowe zastosowania

Systemy przenośników Power and Free są szeroko stosowane w przemysłowych liniach powłokowych przetwarzających produkty takie jak:

• Komponenty samochodowe

• Meble metalowe

• Szafy i obudowy elektryczne

• Produkty HVAC

• Komponenty maszyn

• Sprzęt rolniczy

• Drzwi i ramy metalowe

• Regały magazynowe i półki

• Prefabrykowane konstrukcje stalowe

• Ogólne przemysłowe produkty metalowe

System może być zaprojektowany dla różnych wymiarów detali i wymagań dotyczących obciążenia zgodnie ze specyficznym projektem.

Przenośnik Power and Free vs. ciągły przenośnik podwieszany

Odpowiedni typ przenośnika powinien być wybrany zgodnie z wydajnością produkcji, charakterystyką detali, czasem procesu, wymaganiami automatyzacji i budżetem projektu.

Dostosowany projekt przenośnika Power and Free

Przenośniki Power and Free są projektowane zgodnie z rzeczywistą linią produkcyjną, a nie wybierane jako stały system standardowy.

Ważne informacje projektowe obejmują:

• Wymiary detali

• Maksymalna waga detalu

• Produkty na nośnik

• Wymagana wydajność produkcji

• Wymagania dotyczące prędkości przenośnika

• Odstępy między nośnikami

• Metoda załadunku i rozładunku

• Przepływ procesu

• Wymagane pozycje akumulacji

• Wymiary fabryki i wysokość wolna

• Układ urządzeń

• Wymagane trasowanie

• Wymagania automatyzacji

Na podstawie tych parametrów możemy opracować niestandardowe rozwiązanie przenośnikowe obejmujące układ torów, konstrukcję nośników, układ wieszaków, system napędowy, sekcje akumulacji, mechanizmy transferu, system sterowania i integrację z kompletną linią produkcyjną powłok.

Skontaktuj się z nami, podając informacje o swoich detalach, wymagania produkcyjne i układ fabryki, aby uzyskać niestandardowe rozwiązanie przenośnika Power and Free.
