Kompleksowa linia do obróbki wstępnej metalu w celu czyszczenia powierzchni i kondycjonowania chemicznego przed aplikacją malowania proszkowego

Automatyczny system wstępnej obróbki natryskowej dla linii malowania proszkowego

Przygotowanie powierzchni metalu przemysłowego przed malowaniem proszkowym

System wstępnej obróbki natryskowej jest istotną częścią kompletnej linii produkcyjnej powłok proszkowych. Jego podstawową funkcją jest usuwanie oleju, brudu, pozostałości po obróbce i innych zanieczyszczeń z metalowych przedmiotów podczas chemicznego przygotowania podłoża do późniejszego nałożenia proszku.

Podczas pracy elementy obrabiane przechodzą przez zamknięte sekcje obróbki, w których za pomocą strategicznie rozmieszczonych dysz natryskowych stosowane są roztwory czyszczące, płuczące i przekształcające. Właściwie skonfigurowany proces obróbki wstępnej pomaga poprawić przyczepność powłoki proszkowej, ochronę przed korozją i ogólną spójność wykończenia.

Sekwencję procesu, środki chemiczne do obróbki, liczbę etapów, wymiary sprzętu i parametry operacyjne można dostosować do materiału przedmiotu obrabianego, stanu powierzchni, wydajności produkcyjnej i wymaganej wydajności powłoki.

Jak działa system wstępnej obróbki natryskowej

Detale transportowane są przez szereg stref obróbki za pomocą przenośnika linii produkcyjnej. Pompy tłoczą wymagane ciecze procesowe z poszczególnych zbiorników do rur i dysz natryskowych rozmieszczonych wokół obrabianych przedmiotów.

Na każdym etapie wykonuje się określoną funkcję czyszczenia, płukania lub obróbki chemicznej, zanim produkty przejdą do następnej sekcji.

Typowy proces może obejmować:

Odtłuszczanie → Płukanie wodą → Obróbka konwersyjna → Płukanie wodą → Płukanie końcowe → Suszenie wilgocią

Jeżeli wymaga tego specyfikacja produktu lub powłoki, można włączyć dodatkowe etapy obróbki.

Główne etapy obróbki wstępnej

1. Odtłuszczanie i czyszczenie

Pierwsza obróbka chemiczna usuwa zanieczyszczenia nagromadzone podczas produkcji, obróbki, przechowywania i obsługi.

Typowe zanieczyszczenia to:

• Olej i smar

• Kurz i brud

• Płyny obróbkowe

• Odciski palców

• Pozostałości produkcyjne

• Inne zanieczyszczenia powierzchni

Roztwór czyszczący jest natryskiwany na obrabiane elementy za pomocą wielu dysz, aby zapewnić skuteczny kontakt z wymaganymi powierzchniami.

Dokładne odtłuszczenie pozwala uzyskać czyste podłoże i przygotować obrabiany przedmiot do późniejszej obróbki chemicznej.

2. Płukanie wodą

Po odtłuszczeniu produkty przechodzą przez jedną lub więcej sekcji płuczących.

Etapy płukania usuwają resztki środków czyszczących i zanieczyszczeń z przedmiotu obrabianego przed kolejnym procesem obróbki.

Skuteczne płukanie pomaga również:

• Zmniejsz ryzyko przenoszenia substancji chemicznych

• Ogranicz zanieczyszczenie pomiędzy zbiornikami procesowymi

• Utrzymuj bardziej stabilne warunki kąpieli

• Popraw ogólną spójność obróbki wstępnej

W zależności od wymagań procesu można zastosować płukanie wieloetapowe lub płukanie kaskadowe.

3. Kondycjonowanie powierzchni

Jeśli wymaga tego wybrany proces chemiczny, przed obróbką konwersyjną można włączyć etap kondycjonowania powierzchni.

Zamiast po prostu zwiększać chropowatość powierzchni, ten etap służy do ustalenia bardziej odpowiedniego i jednolitego stanu powierzchni dla późniejszego procesu konwersji.

Wymagania dotyczące kondycjonowania powierzchni zależą od materiału podłoża i wybranego składu chemicznego obróbki wstępnej.

4. Leczenie konwersyjne

Po oczyszczeniu i spłukaniu powierzchnię metalu można poddać odpowiedniej obróbce konwersyjnej w celu poprawy przyczepności powłoki i odporności na korozję.

W zależności od podłoża i wymagań projektu opcje obróbki mogą obejmować:

• Fosforowanie żelaza

• Fosforowanie cynkowe

• Inne procesy powlekania konwersyjnego

• Pasywacja tam, gdzie jest to wymagane

Dokładny proces chemiczny należy wybrać w zależności od materiału przedmiotu obrabianego, wymaganej odporności na korozję, specyfikacji powłoki proszkowej i obowiązujących norm jakości.

5. Końcowe płukanie

Po obróbce konwersyjnej dodatkowe płukanie usuwa niepożądane pozostałości środków chemicznych przed suszeniem.

Konfigurację płukania końcowego można zaprojektować zgodnie z wybranym procesem chemicznym i wymaganą jakością powierzchni.

W razie potrzeby do końcowych etapów płukania można także dodać oczyszczoną lub dejonizowaną wodę.

6. Suszenie wilgocią

Przed wejściem do kabiny proszkowej należy usunąć resztki wody z obrabianych detali.

Sekcja suszenia zapewnia kontrolowane ogrzewanie, aby zapewnić, że produkty osiągną etap nakładania proszku z wystarczająco suchymi powierzchniami.

Właściwe odprowadzenie wilgoci pozwala zredukować wady powłoki i zapewnia stabilne warunki elektrostatycznego natryskiwania proszkowego.

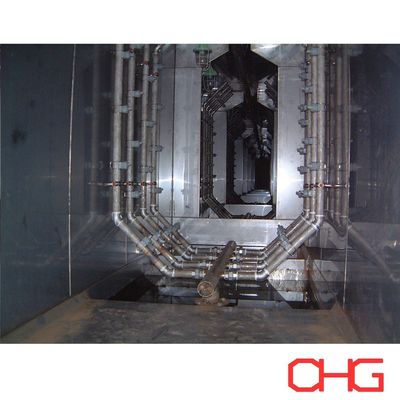

System cyrkulacji natrysku

Efektywna cyrkulacja cieczy jest ważną częścią sprzętu do obróbki wstępnej.

Każdy etap procesu może obejmować takie elementy, jak:

• Zbiorniki procesowe

• Pompy obiegowe

• Rury natryskowe

• Dysze natryskowe

• Filtry

• Sprzęt grzewczy

• Kontrola poziomu cieczy

• Rurociągi i zawory

Układ dysz natryskowych jest zaprojektowany zgodnie z wymiarami i geometrią obrabianego przedmiotu, aby zapewnić skuteczny zasięg zabiegu.

Wydajność pompy, ciśnienie natrysku, ilość dysz i rozmieszczenie rur dobierane są zgodnie z rzeczywistymi wymaganiami procesu, a nie przy użyciu ustalonej konfiguracji standardowej.

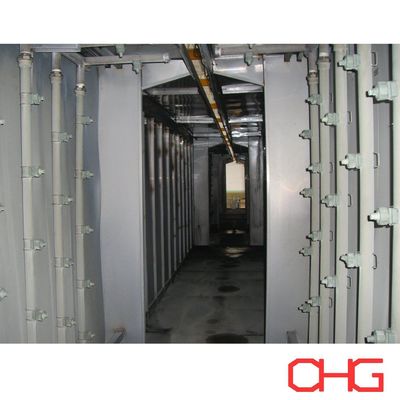

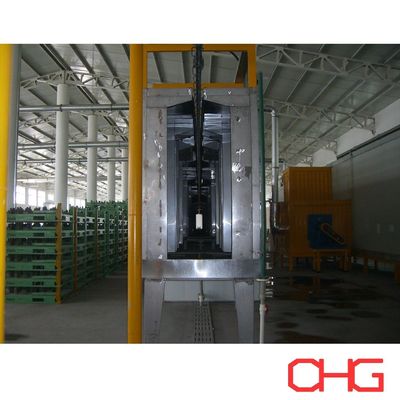

Zamknięty tunel do obróbki wstępnej

Sekcje obróbki natryskowej są zazwyczaj zamknięte w tunelu obróbki wstępnej, w którym znajdują się ciecze do natryskiwania i oddzielne procesy chemiczne.

Tunel i zbiorniki procesowe mogą być wykonane z odpowiednich materiałów odpornych na korozję, w zależności od środków chemicznych stosowanych na każdym etapie oczyszczania.

Projekt sprzętu może obejmować:

• Drzwi dostępowe

• Obszary inspekcji

• Układy drenażowe

• Powstrzymywanie mgły

• Dostęp konserwacyjny

• Oddzielenie stref zabiegowych

Całkowita długość tunelu zależy od prędkości przenośnika, wymaganego czasu obróbki, liczby etapów procesu i wymiarów przedmiotu obrabianego.

Automatyczna kontrola procesu

System obróbki wstępnej można zintegrować ze sterownikiem PLC i HMI linii produkcyjnej.

W zależności od wymagań projektu system może sterować lub monitorować:

• Temperatura kąpieli

• Działanie pompy

• Ciśnienie natrysku

• Poziom cieczy

• Sprzęt grzewczy

• Obsługa przenośnika

• Sekwencja procesu

• Stan sprzętu

• Warunki alarmowe

W razie potrzeby stężenie środków chemicznych można również monitorować lub zarządzać nimi za pomocą odpowiednich przyrządów i systemów dozowania środków chemicznych.

Scentralizowane sterowanie pomaga utrzymać powtarzalne warunki pracy i upraszcza zarządzanie produkcją.

Główne zalety

• Skuteczne czyszczenie powierzchni:Cyrkulacja pod wysokim ciśnieniem i odpowiednio rozmieszczone dysze natryskowe zapewniają skuteczne czyszczenie i obróbkę chemiczną transportowanych w sposób ciągły elementów metalowych.
• Stała jakość obróbki wstępnej:Kontrolowane warunki procesu pozwalają zachować powtarzalne przygotowanie powierzchni przed nałożeniem proszku.
• Poprawiona przyczepność powłoki:Usunięcie zanieczyszczeń i zastosowanie odpowiedniej obróbki konwersyjnej tworzy odpowiednie podłoże do późniejszego malowania proszkowego.
• Zwiększona ochrona przed korozją:Prawidłowo dobrany proces obróbki wstępnej może w znaczący sposób przyczynić się do zwiększenia odporności na korozję całego systemu powłokowego.
• Produkcja ciągła:Obróbkę wstępną natryskową można łatwo zintegrować z przenośnikowymi liniami powlekania proszkowego, umożliwiając ciągły ruch detali od obróbki powierzchni do suszenia i nakładania proszku.
• Elastyczna konfiguracja procesu:Liczbę etapów oczyszczania, procesy chemiczne, wymiary tunelu, system natryskiwania i poziom automatyzacji można dostosować do konkretnego zastosowania.

Typowe zastosowania

Systemy natryskowej obróbki wstępnej można stosować do szerokiej gamy przemysłowych produktów metalowych, w tym:

• Komponenty samochodowe

• Szafy i obudowy elektryczne

• Meble metalowe

• Regały magazynowe i regały

• Komponenty HVAC

• Części maszyn

• Sprzęt rolniczy

• Drzwi i ościeżnice metalowe

• Gotowe wyroby stalowe

• Ogólne przemysłowe komponenty metalowe

Można opracować różne konfiguracje procesów dla stali, stali ocynkowanej, aluminium i innych odpowiednich podłoży.

Indywidualne rozwiązania w zakresie wstępnej obróbki natryskowej

Każdy system obróbki wstępnej jest projektowany zgodnie z produktami klienta i wymaganą wydajnością powłoki.

Ważne informacje dotyczące projektowania systemu obejmują:

• Materiał przedmiotu obrabianego

• Maksymalne wymiary i waga

• Stan powierzchni przed obróbką

• Wymagana zdolność produkcyjna

• Prędkość przenośnika

• Wymagana odporność na korozję

• Proces chemiczny obróbki wstępnej

• Dostępne wymiary fabryczne

• Jakość wody i warunki zaopatrzenia

• Źródło energii grzewczej

• Wymagania dotyczące oczyszczania ścieków

• Wymagany poziom automatyzacji

W oparciu o te parametry możemy opracować indywidualne rozwiązanie obejmujące proces obróbki wstępnej, tunel natryskowy, zbiorniki procesowe, pompy obiegowe, rozmieszczenie dysz, system grzewczy, sekcję suszenia wilgocią, system sterowania i integrację z kompletną linią malowania proszkowego.

Skontaktuj się z nami, przekazując informacje dotyczące przedmiotu obrabianego i produkcji, aby uzyskać indywidualną propozycję systemu wstępnej obróbki natryskowej.
