Automatyczna linia powlekania proszku z napędem i wolnym systemem przenośnika dla elastycznych rozwiązań powlekania przemysłowych elementów metalowych

Automatyczna linia produkcyjna do malowania proszkowego z przenośnikiem Power and Free

Elastyczne rozwiązanie do malowania przemysłowego dla różnych elementów metalowych

Ta automatyczna linia produkcyjna do malowania proszkowego jest przeznaczona do elementów metalowych o różnych wymiarach, kształtach i cechach konstrukcyjnych. System łączy zautomatyzowane nanoszenie proszku z elastycznym transportem materiałów, zapewniając stabilną jakość powłoki i wydajną produkcję dla szerokiej gamy produktów przemysłowych.

Kabina do malowania proszkowego wykonana jest z wytrzymałego materiału PVC, zapewniającego dobrą odporność chemiczną i niezawodne działanie w warunkach przemysłowego malowania.

Do nanoszenia proszku zastosowano automatyczne pistolety elektrostatyczne w połączeniu ze stacjami do poprawek ręcznych. Automatyczne natryskiwanie obsługuje główną operację malowania, podczas gdy natryskiwanie ręczne zapewnia dodatkowe pokrycie narożników, zagłębień i złożonych geometrii detali.

Linia wykorzystuje system przenośników podwieszanych Power and Free, podczas gdy załadunek i rozładunek odbywa się ręcznie. Taka konfiguracja zapewnia praktyczną równowagę między automatyzacją, elastycznością produkcji i wydajnym transportem detali.

Główne cechy

• Nadaje się do części metalowych o różnych rozmiarach i kształtach

• Kabina do malowania proszkowego z PVC

• Automatyczne nanoszenie proszku elektrostatycznego

• Dodatkowe ręczne natryskiwanie poprawek

• Przenośnik podwieszany Power and Free

• Ręczny załadunek i rozładunek

• Elastyczna aranżacja produkcji

• Indywidualne projektowanie zgodnie z wymaganiami detali

Automatyczne i ręczne malowanie proszkowe

Sekcja natryskiwania łączy automatyczne pistolety z możliwością ręcznego malowania.

Natryskiwanie automatyczne zapewnia powtarzalne nanoszenie proszku na główne powierzchnie detalu, pomagając poprawić wydajność produkcji i spójność powłoki.

W przypadku elementów o skomplikowanych konstrukcjach operatorzy mogą wykonywać ręczne natryskiwanie poprawek na obszarach takich jak:

• Narożniki i krawędzie

• Sekcje zagłębione

• Obszary spawane

• Nieregularne powierzchnie

• Miejsca trudno dostępne

Ta hybrydowa konfiguracja pozwala linii produkcyjnej na przetwarzanie szerszej gamy produktów przy jednoczesnym zachowaniu stabilnej jakości wykończenia.

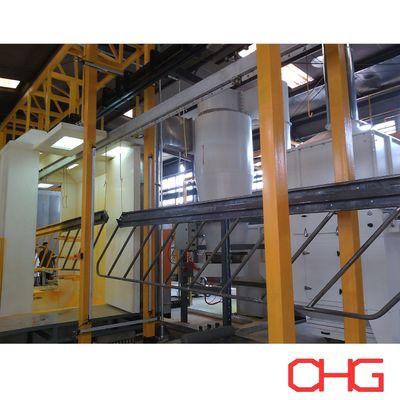

Kabina do malowania proszkowego z PVC

Kabina proszkowa wykorzystuje konstrukcję z PVC przeznaczoną do przemysłowego malowania proszkowego.

Konfiguracja kabiny może być zaprojektowana zgodnie z:

• Maksymalne wymiary detalu

• Liczba automatycznych pistoletów natryskowych

• Wymagania dotyczące ręcznego natryskiwania

• Układ przenośnika

• Metoda odzyskiwania proszku

• Wymagana wydajność produkcji

Systemy ekstrakcji i odzyskiwania współpracują z kabiną w celu utrzymania odpowiedniego środowiska natryskiwania i zbierania nadmiernie rozpylonego proszku.

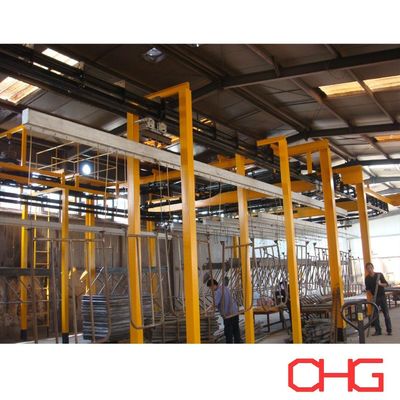

Przenośnik podwieszany Power and Free

Linia produkcyjna wykorzystuje przenośnik Power and Free do transportu detali przez różne sekcje procesu.

W przeciwieństwie do konwencjonalnego przenośnika o ciągłym ruchu, system Power and Free zapewnia większą elastyczność w sterowaniu ruchem wózków i przepływem produkcji.

W zależności od projektu procesu, wózki mogą być:

• Transportowane między etapami produkcji

• Zatrzymywane w wyznaczonych pozycjach

• Akumulowane w razie potrzeby

• Uwalniane zgodnie z wymaganiami procesu

Ta elastyczność jest szczególnie przydatna, gdy różne sekcje procesu wymagają różnego czasu pracy.

Trasa przenośnika, rozstaw wózków, konstrukcja zawieszek, ładowność i prędkość robocza są dostosowywane do rzeczywistych detali i wymagań produkcyjnych.

Ręczny załadunek i rozładunek

Detale są ręcznie ładowane i zdejmowane z systemu przenośników na wyznaczonych stacjach.

Ręczna obsługa zapewnia większą adaptacyjność, gdy linia produkcyjna przetwarza elementy o różnych wymiarach, kształtach lub wymaganiach dotyczących zawieszenia.

Odpowiednie zawieszki i uchwyty mogą być zaprojektowane zgodnie z geometrią produktu, aby zapewnić stabilny transport i odpowiednie pozycjonowanie podczas natryskiwania proszkowego i utwardzania.

Przepływ procesu malowania proszkowego

Typowa linia produkcyjna do malowania proszkowego składa się z następujących głównych etapów:

Przygotowanie powierzchni → Obróbka wstępna → Suszenie → Natryskiwanie proszkowe → Utwardzanie → Chłodzenie → Kontrola jakości

1. Przygotowanie powierzchni

Przed obróbką chemiczną i nanoszeniem proszku, detale metalowe muszą być odpowiednio oczyszczone.

Celem przygotowania powierzchni jest usunięcie zanieczyszczeń takich jak:

• Olej

• Tłuszcz

• Kurz

• Brud

• Pozostałości po obróbce

• Inne zanieczyszczenia powierzchni

Czysty podkład stanowi niezawodną podstawę dla kolejnych procesów obróbki wstępnej i malowania.

2. Obróbka wstępna

Po wstępnym oczyszczeniu, detale poddawane są odpowiedniemu procesowi obróbki chemicznej.

Specyficzny proces jest dobierany w zależności od materiału podłoża, stanu powierzchni i wymaganego poziomu ochrony antykorozyjnej.

Typowe etapy mogą obejmować:

• Odłuszczanie

• Płukanie wodą

• Kondycjonowanie powierzchni

• Fosforanowanie lub inne traktowanie konwersyjne

• Płukanie końcowe

Właściwa obróbka wstępna pomaga poprawić przyczepność powłoki i zwiększa odporność systemu powłokowego na korozję.

3. Suszenie

Po obróbce wstępnej, pozostała wilgoć jest usuwana przed natryskiwaniem proszkowym.

Detale przechodzą przez sekcję suszenia, gdzie kontrolowane ogrzewanie zapewnia wystarczająco suchą powierzchnię do elektrostatycznego nanoszenia proszku.

Właściwe suszenie pomaga zapobiegać defektom powłoki związanym z wilgocią i przyczynia się do spójnej jakości wykończenia.

4. Elektrostatyczne nanoszenie proszku

Przygotowane detale wchodzą do kabiny do malowania proszkowego.

Cząsteczki proszku są elektrostatycznie ładowane przez pistolety natryskowe i przyciągane do uziemionych metalowych detali, tworząc równomierną warstwę proszku na wymaganych powierzchniach.

Pistolety automatyczne wykonują główną operację natryskiwania, podczas gdy ręczne poprawki mogą być stosowane tam, gdzie wymagane jest dodatkowe pokrycie.

Połączony system natryskiwania zapewnia:

• Spójny rozkład proszku

• Stabilną grubość powłoki

• Wydajne nanoszenie

• Poprawione pokrycie złożonych elementów

• Elastyczną obsługę różnych produktów

5. Utwardzanie proszku

Po nanoszeniu proszku, powlekane detale są transportowane do pieca utwardzającego.

W kontrolowanych warunkach ogrzewania, proszek topi się, rozpływa i sieciuje chemicznie, tworząc ciągłą i trwałą warstwę powłoki.

Parametry utwardzania są określane w zależności od czynników takich jak:

• Specyfikacja proszku

• Materiał detalu

• Grubość metalu

• Geometria produktu

• Wymagana wydajność powłoki

Prawidłowe utwardzanie jest niezbędne do uzyskania wymaganej estetyki i właściwości mechanicznych gotowej powłoki.

6. Chłodzenie

Po wyjściu z pieca utwardzającego, powlekane elementy wchodzą w etap chłodzenia.

Detale są wystarczająco schładzane, aby ustabilizować powłokę i umożliwić bezpieczną obsługę podczas inspekcji i rozładunku.

7. Kontrola jakości

Gotowe elementy podlegają inspekcji zgodnie z wymaganymi specyfikacjami powłoki.

Typowe pozycje kontrolne obejmują:

• Grubość powłoki

• Wygląd powierzchni

• Jednorodność powłoki

• Przyczepność

• Kolor i połysk

• Widoczne defekty powłoki

Produkty spełniające wymagania mogą następnie przejść do rozładunku, montażu, pakowania lub kolejnych procesów produkcyjnych.

Indywidualne projektowanie linii do malowania proszkowego

Każdy projekt malowania proszkowego ma inne wymagania. Nasze linie produkcyjne są zatem projektowane zgodnie z rzeczywistymi produktami klienta, wymaganą wydajnością, specyfikacjami powłok i dostępnymi warunkami fabrycznymi.

Ważne informacje do opracowania propozycji technicznej obejmują:

• Materiał detalu

• Maksymalne wymiary produktu

• Maksymalna waga detalu

• Wymagana wydajność produkcji

• Rysunki lub zdjęcia produktu

• Wymagania dotyczące obróbki wstępnej

• Wymagania dotyczące wydajności powłoki

• Liczba kolorów i częstotliwość zmiany kolorów

• Układ fabryczny i dostępna przestrzeń

• Dostępne źródła energii

• Wymagany poziom automatyzacji

Na podstawie tych parametrów możemy opracować niestandardowe rozwiązanie obejmujące system obróbki wstępnej, przenośnik Power and Free, kabinę natryskową z PVC, sprzęt do nanoszenia proszku, system utwardzania i ogólny układ linii produkcyjnej.

Skontaktuj się z nami, podając specyfikacje produktu i wymagania produkcyjne, aby uzyskać niestandardową propozycję i wycenę linii do malowania proszkowego.
