Automatyczna profesjonalna obróbka wstępna zbiornika zanurzeniowego dla linii do malowania proszkowego profili aluminiowych

System do obróbki wstępnej przez zanurzenie profili aluminiowych

Indywidualne urządzenia do obróbki powierzchni dla linii do powlekania aluminium

Ten system obróbki wstępnej przez zanurzenie jest przeznaczony do przygotowania powierzchni profili aluminiowych przed malowaniem proszkowym, malowaniem elektroforetycznym, malowaniem na mokro i innymi procesami wykończeniowymi.

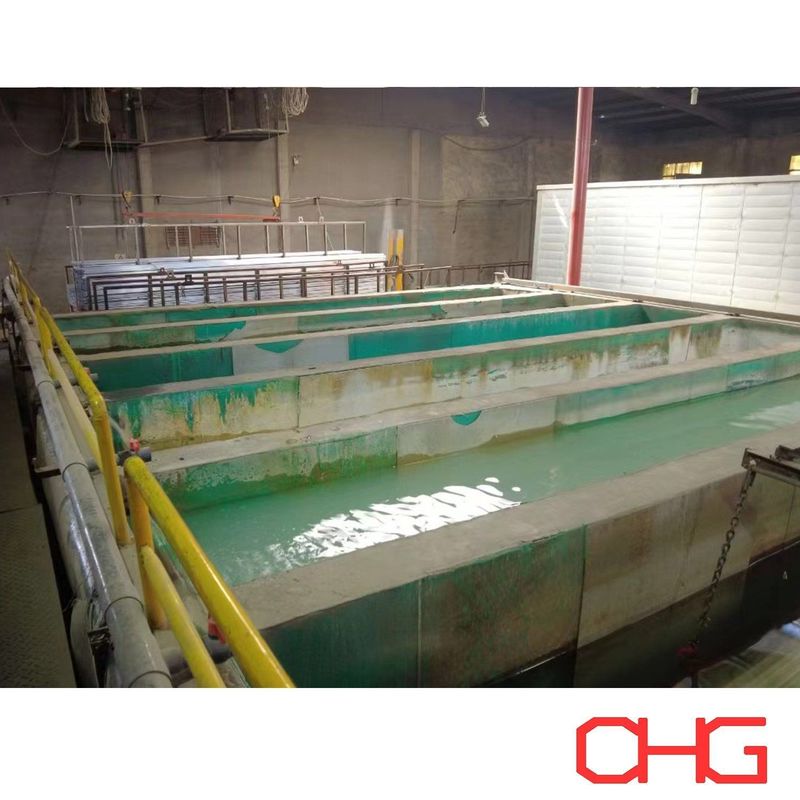

W przeciwieństwie do obróbki wstępnej natryskowej, proces zanurzeniowy całkowicie zanurza profile aluminiowe w serii kąpieli zabiegowych. Pozwala to roztworom chemicznym dotrzeć do całej odsłoniętej powierzchni detalu, w tym do rowków, zagłębień, powierzchni wewnętrznych i złożonych struktur przekroju.

System może integrować czyszczenie, trawienie, płukanie, kondycjonowanie powierzchni i obróbkę konwersyjną w kompletny proces obróbki wstępnej, zapewniając czysty i odpowiednio przygotowany podkład aluminiowy do dalszego powlekania.

Dlaczego stosować obróbkę wstępną przez zanurzenie dla profili aluminiowych?

Wytłoczki aluminiowe często mają skomplikowane przekroje, które mogą utrudniać jednolitą obróbkę powierzchni. Całkowite zanurzenie zapewnia stały kontakt roztworu chemicznego z detalem podczas każdego etapu obróbki.

To podejście jest szczególnie odpowiednie dla:

• Długich profili aluminiowych

• Profili z głębokimi rowkami

• Sekcji pustych lub półzamkniętych

• Złożonych geometrii wytłaczanych

• Produktów wymagających jednolitej obróbki powierzchni

Rezultatem jest bardziej jednolita obróbka powierzchni w różnych obszarach profilu.

Wielostopniowy proces obróbki wstępnej aluminium

Dokładna sekwencja obróbki wstępnej zależy od stopu aluminium, początkowego stanu powierzchni, wymaganego systemu powlekania i specyfikacji odporności na korozję.

Typowy proces zanurzeniowy może obejmować:

Odłuszczanie → Płukanie → Trawienie → Płukanie → Kondycjonowanie powierzchni → Obróbka konwersyjna → Płukanie końcowe

Dodatkowe etapy mogą być włączone, jeśli są wymagane przez projekt.

1. Czyszczenie i odłuszczanie

Profile aluminiowe są zanurzane w odpowiednim roztworze czyszczącym w celu usunięcia zanieczyszczeń nagromadzonych podczas wytłaczania, obróbki mechanicznej, przechowywania i transportu.

Typowe zanieczyszczenia obejmują:

• Olejki procesowe

• Tłuszcz

• Kurz

• Brud

• Pozostałości po obsłudze

• Inne zanieczyszczenia powierzchni

Skuteczne czyszczenie stanowi odpowiednią podstawę do dalszej obróbki chemicznej.

2. Płukanie

Po czyszczeniu profile są przenoszone przez jeden lub więcej zbiorników do płukania wodą.

Płukanie usuwa pozostałości chemikaliów czyszczących z detalu i pomaga zmniejszyć przenoszenie chemikaliów między sąsiednimi kąpielami zabiegowymi.

W zależności od wymaganego poziomu jakości procesu i systemu chemicznego można zastosować wiele etapów płukania.

3. Trawienie i kondycjonowanie powierzchni

W zależności od wymaganego wykończenia, powierzchnia aluminium może przejść trawienie chemiczne lub inne procesy kondycjonowania.

Ten etap pomaga usunąć tlenki powierzchniowe i tworzy bardziej jednolity stan podłoża do dalszej obróbki konwersyjnej.

Chemia procesu i parametry obróbki są dobierane zgodnie ze stopem aluminium i wymaganą specyfikacją powłoki.

4. Obróbka konwersyjna

Stosuje się odpowiednią obróbkę konwersyjną w celu przygotowania powierzchni aluminium do dalszego powlekania.

W zależności od wymagań projektu, system może być skonfigurowany dla:

• Obróbka konwersyjna chromianowa

• Obróbka konwersyjna bezchromowa

• Inne określone procesy obróbki powierzchni aluminium

Warstwa konwersyjna pomaga poprawić przyczepność powłoki i przyczynia się do ochrony antykorozyjnej kompletnego systemu powlekania.

5. Płukanie końcowe

Po obróbce konwersyjnej profile poddawane są płukaniu końcowemu w celu usunięcia niepożądanych pozostałości chemicznych.

Tam, gdzie jest to wymagane, płukanie wodą dejonizowaną może być włączone jako część sekwencji obróbki końcowej w celu zapewnienia czystej powierzchni przed suszeniem i powlekaniem.

Pełne zanurzenie dla złożonych geometrii profili

Jedną z głównych zalet obróbki wstępnej przez zanurzenie jest możliwość obróbki skomplikowanych kształtów aluminiowych bez polegania wyłącznie na kierunku natrysku lub pokryciu dysz.

Całkowite zanurzenie pomaga zapewnić kontakt roztworu zabiegowego z:

• Zewnętrzne powierzchnie profili

• Rowki i kanały

• Obszary zagłębione

• Narożniki

• Złożone przekroje

• Dostępne powierzchnie wewnętrzne

To sprawia, że obróbka przez zanurzenie jest szczególnie przydatna w zastosowaniach wytłaczania aluminium, gdzie geometria detalu znacznie różni się między produktami.

Obsługa materiałów i konfiguracja produkcji

System obróbki wstępnej może być zaprojektowany do obsługi wsadowej lub zautomatyzowanej obsługi materiałów zgodnie z wymaganiami produkcji.

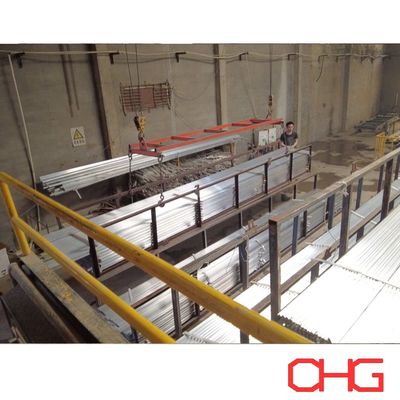

Wiele profili można przetwarzać razem przy użyciu odpowiednich uchwytów, koszy, stojaków lub urządzeń podnoszących. System obsługi materiałów przenosi detale między zbiornikami zabiegowymi zgodnie z wymaganą sekwencją procesu i czasem zanurzenia.

System może być skonfigurowany zgodnie z:

• Maksymalna długość profilu

• Waga detalu

• Ilość w partii

• Wymagana wydajność produkcji

• Czas obróbki

• Wymiary zbiorników

• Dostępna wysokość fabryki i powierzchnia podłogi

• Wymagany poziom automatyzacji

Kontrola i monitorowanie procesu

Stabilne warunki obróbki chemicznej są ważne dla utrzymania spójnej jakości obróbki wstępnej.

W zależności od konfiguracji systemu, można zapewnić funkcje automatycznego sterowania i monitorowania parametrów takich jak:

• Temperatura kąpieli

• Czas obróbki

• Poziom cieczy

• Urządzenia cyrkulacyjne

• Sekwencja transferu detalu

• Status pracy urządzeń

• Alarmy procesowe

Sterowanie PLC i HMI można włączyć zgodnie z wymaganym poziomem automatyzacji.

Główne zalety

• Jednolita obróbka powierzchni: Całkowite zanurzenie zapewnia szeroki kontakt roztworów zabiegowych z powierzchniami aluminiowymi, w tym z obszarami, które mogą być trudne do osiągnięcia przy użyciu konwencjonalnych metod natryskowych.
• Poprawiona przyczepność powłoki: Właściwe czyszczenie, kondycjonowanie i obróbka konwersyjna przygotowują podłoże do niezawodnego wiązania z kolejną warstwą powłoki.
• Zwiększona wydajność antykorozyjna: Prawidłowo dobrany proces obróbki wstępnej przyczynia się do odporności na korozję i długoterminowej trwałości kompletnego systemu powlekania.
• Elastyczny proces chemiczny: Różne procesy czyszczenia, trawienia, konwersji i płukania można skonfigurować zgodnie ze stopem aluminium i specyfikacją wykończenia.
• Nadaje się do wielu projektów profili: Ten sam system obróbki wstępnej może obsługiwać różne geometrie profili w ramach limitów wymiarowych i obciążeniowych sprzętu.
• Integracja z kompletnymi liniami powlekania: Sekcja obróbki wstępnej może być zaprojektowana razem z urządzeniami do suszenia, natryskiwania proszkowego, utwardzania, transportu i sterowania, tworząc zintegrowaną linię produkcyjną.

Typowe zastosowania

System obróbki wstępnej przez zanurzenie nadaje się do produktów aluminiowych takich jak:

• Architektoniczne profile aluminiowe

• Profile okienne i drzwiowe

• Elementy fasad szklanych

• Przemysłowe wytłoczki aluminiowe

• Komponenty aluminiowe do motoryzacji

• Elementy aluminiowe do mebli

• Obudowy elektryczne i elektroniczne

• Dekoracyjne produkty aluminiowe

• Inne prefabrykowane komponenty aluminiowe

Indywidualne systemy obróbki wstępnej aluminium

Każdy projekt obróbki wstępnej aluminium wymaga konfiguracji procesu opartej na rzeczywistym produkcie i wymaganiach wykończeniowych.

Ważne informacje inżynieryjne obejmują:

• Stop aluminium i stan podłoża

• Maksymalne wymiary profilu

• Waga detalu i partii

• Wymagana wydajność produkcji

• Końcowy proces powlekania

• Wymagania dotyczące odporności na korozję

• Specyfikacja chemikaliów do obróbki wstępnej

• Dostępne wymiary fabryki

• Wymagania środowiskowe i dotyczące ścieków

• Wymagany poziom automatyzacji

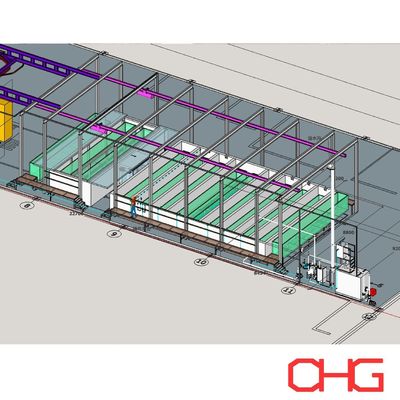

Na podstawie tych parametrów możemy opracować odpowiedni układ zbiorników, sekwencję obróbki, system obsługi materiałów, konfigurację sterowania procesem i układ sprzętu.

Skontaktuj się z nami, podając specyfikacje profili aluminiowych i wymagania produkcyjne, aby uzyskać niestandardowe rozwiązanie do obróbki wstępnej przez zanurzenie.
