Górna linia powlekania proszkowego dla profili aluminiowych różnych rozmiarów

Automatyczna linia do malowania proszkowego profili aluminiowych

Wysokowydajny system malowania wytłoczeń aluminiowych

Ta automatyczna linia produkcyjna do malowania proszkowego została opracowana do wykańczania powierzchni profili aluminiowych o różnej długości, przekrojach i konstrukcjach. System łączy zautomatyzowane nanoszenie proszku z możliwością ręcznego poprawiania, zapewniając praktyczne rozwiązanie dla producentów przetwarzających zarówno standardowe, jak i niestandardowe produkty aluminiowe.

Elementy obrabiane są transportowane przez linię produkcyjną za pomocą systemu przenośników podwieszanych, z ręcznym załadunkiem i rozładunkiem na wyznaczonych stanowiskach. Takie rozwiązanie zapewnia niezawodne przenoszenie materiału przy jednoczesnym zachowaniu elastyczności wymaganej dla różnych specyfikacji profili i partii produkcyjnych.

Automatyczne natryskiwanie z ręcznym poprawianiem

Sekcja nanoszenia proszku łączy automatyczne pistolety elektrostatyczne z dodatkowym ręcznym natryskiwaniem.

Pistolety automatyczne zapewniają wydajne i powtarzalne nanoszenie proszku na główne powierzchnie, podczas gdy operatorzy mogą ręcznie malować obszary trudniej dostępne, takie jak:

• Głębokie rowki

• Narożniki i krawędzie

• Złożone przekroje

• Powierzchnie wpuszczane

• Nieregularne struktury profili

Ta kombinacja pomaga utrzymać spójność powłoki bez poświęcania elastyczności przy zmianach projektów produktów.

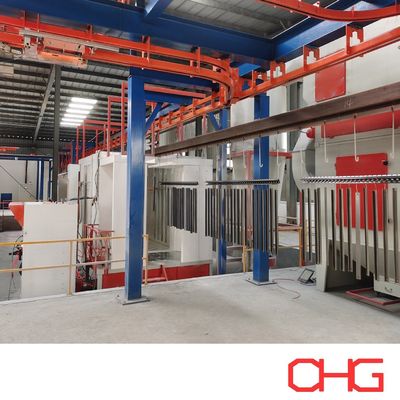

System podwieszanego transportu materiałów

Przenośnik podwieszany stale transportuje profile między różnymi sekcjami przetwarzania, redukując niepotrzebne manipulacje i poprawiając ogólny przepływ produkcji.

System oferuje kilka zalet:

• Efektywne wykorzystanie przestrzeni warsztatowej

• Stabilny transport elementów obrabianych

• Ciągłe połączenie między etapami przetwarzania

• Adaptowalność do różnych długości profili

• Elastyczne trasowanie przenośnika zgodnie z układem fabryki

Prędkość przenośnika, rozstaw wieszaków, nośność i trasowanie mogą być zaprojektowane zgodnie z wymaganą wydajnością produkcji i specyfikacją elementów obrabianych.

Kompletny proces malowania proszkowego

1. Czyszczenie i przygotowanie powierzchni

Przed obróbką chemiczną profile aluminiowe są czyszczone w celu usunięcia olejów, kurzu, pozostałości po obróbce i innych zanieczyszczeń.

Odpowiednio oczyszczony podkład jest niezbędny do uzyskania wiarygodnych wyników obróbki wstępnej i silnej przyczepności powłoki.

2. Obróbka wstępna chemiczna

Oczyszczone profile poddawane są odpowiedniemu procesowi konwersji chemicznej w celu poprawy ochrony antykorozyjnej i przygotowania powierzchni do malowania proszkowego.

W zależności od specyfikacji produktu i wymaganego wykonania, system obróbki wstępnej może obejmować:

• Odłuszczanie

• Płukanie

• Kondycjonowanie powierzchni

• Konwersja chromianowa

• Obróbka konwersyjna bezchromowa

• Inne procesy obróbki wstępnej aluminium

Dokładny proces jest wybierany zgodnie ze stopem aluminium, specyfikacją powłoki i wymaganą wydajnością antykorozyjną.

3. Suszenie wilgoci

Po obróbce wstępnej i płukaniu elementy obrabiane wchodzą do pieca suszącego, gdzie usuwana jest pozostała woda.

Prawidłowe suszenie zapobiega defektom powłoki związanym z wilgociącią i zapewnia stabilną powierzchnię do elektrostatycznego nanoszenia proszku.

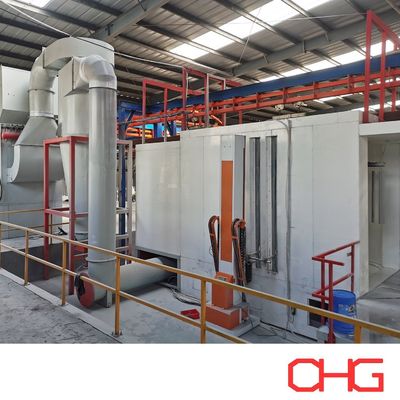

4. Elektrostatyczne natryskiwanie proszku

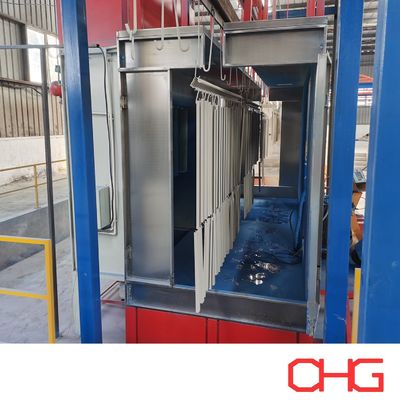

Osuszone profile wchodzą do kabiny natryskowej proszku w celu malowania.

Naelektryzowane cząsteczki proszku są przyciągane do uziemionych elementów obrabianych, tworząc równomierną warstwę powłoki. Automatyczne pistolety zapewniają główne nanoszenie, podczas gdy ręczne poprawianie może być używane tam, gdzie wymagane jest dodatkowe pokrycie.

System natryskiwania może być skonfigurowany zgodnie z wymaganiami produkcji, w tym ilością pistoletów, układem posuwisto-zwrotnym, konfiguracją kabiny i metodą odzyskiwania proszku.

5. Utwardzanie termiczne

Po nanoszeniu proszku profile są transportowane do pieca utwardzającego.

W kontrolowanej temperaturze i czasie przebywania proszek topi się, płynie i sieciuje, tworząc ciągłą warstwę ochronną o wymaganych właściwościach mechanicznych i dekoracyjnych.

6. Chłodzenie

Wykończone profile są chłodzone po wyjściu z pieca utwardzającego w celu ustabilizowania powłoki i umożliwienia bezpiecznego dalszego transportu.

7. Kontrola końcowa

Przed rozładunkiem lub pakowaniem jakość powłoki może być oceniona zgodnie z wymaganymi specyfikacjami, w tym:

• Grubość warstwy

• Kolor i wygląd

• Defekty powierzchni

• Przyczepność

• Jednorodność powłoki

• Ogólna jakość wykończenia

Główne zalety systemu

• Nadaje się do szerokiej gamy projektów profili aluminiowych

• Automatyczne natryskiwanie poprawia produktywność i powtarzalność

• Ręczne poprawianie zapewnia elastyczność dla skomplikowanych powierzchni

• Podwieszany transport optymalizuje wykorzystanie warsztatu

• Konfiguracja procesu może być dostosowana do różnych standardów malowania

• Modułowa konstrukcja sprzętu pozwala na dostosowanie do wymagań produkcji

Zaprojektowane z myślą o Twoich wymaganiach produkcyjnych

Zamiast stosowania stałej standardowej konfiguracji, każda linia do malowania proszkowego profili aluminiowych może być zaprojektowana zgodnie z rzeczywistym zastosowaniem.

Kluczowe czynniki projektowe obejmują:

• Maksymalne wymiary i waga profilu

• Wymagana wydajność produkcji

• Liczba i częstotliwość zmian kolorów

• Specyfikacje obróbki wstępnej

• Wymagania dotyczące wydajności malowania proszkowego

• Dostępne wymiary fabryki

• Preferowana energia grzewcza

• Wymagany poziom automatyzacji

Na podstawie tych parametrów możemy opracować odpowiednią konfigurację procesu, układ sprzętu, układ przenośnika i rozwiązanie automatyzacji dla Twojego zakładu produkcyjnego.

Skontaktuj się z nami, podając informacje o produkcie i produkcji, aby uzyskać spersonalizowaną propozycję linii do malowania proszkowego profili aluminiowych.
