Linia powlekania proszku z przewoźnikiem powietrznym i podnoszeniem do powlekania stalowych szaf sterujących

Linia do produkcji powłok proszkowych do szaf sterowniczych elektrycznych

Ta linia do malowania proszkowego została specjalnie zaprojektowana do wykańczania powierzchni stalowych szaf sterowniczych i elementów obudów. System łączy automatyczne nakładanie proszku z ręcznym natryskiwaniem uzupełniającym, aby uzyskać stałą jakość powłoki, nawet na skomplikowanych konstrukcjach szafek i wnękach.

Kabina lakiernicza proszkowa wykonana jest z wysokiej jakości PP (polipropylenu), co zapewnia doskonałą odporność chemiczną, łatwą konserwację i długą żywotność. Transport materiałów odbywa się za pomocą podwieszanego systemu przenośników ze stacjami podnoszącymi, zapewniającymi płynny transport produktu i efektywny przebieg procesu powlekania.

Proces produkcyjny

Linia została zaprojektowana w celu optymalizacji zarówno jakości powłoki, jak i wydajności produkcji poprzez dokładnie kontrolowaną sekwencję operacji:

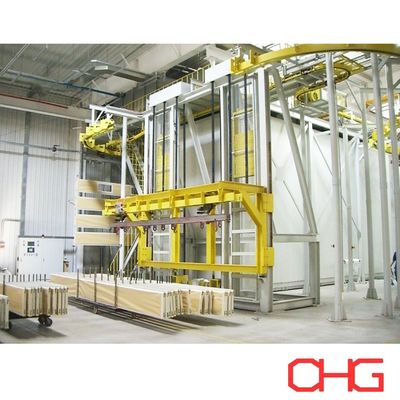

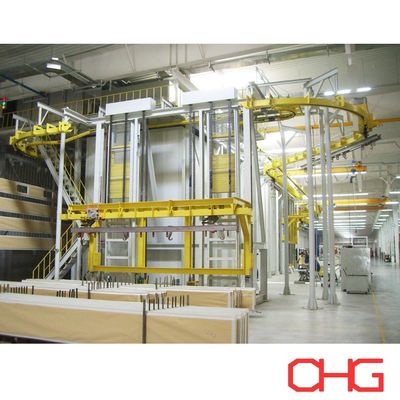

• Stacja załadunkowa:Nośnik przenośnika zatrzymuje się w pozycji załadunku, a urządzenie podnoszące opuszcza się, aby pomóc operatorom w bezpiecznym i wygodnym zawieszeniu przedmiotu obrabianego.
• Wstępna obróbka natryskowa:Detale przechodzą krok po kroku przez sekcję obróbki wstępnej, zatrzymując się na każdym etapie w celu przeprowadzenia dedykowanych procesów natryskiwania i czyszczenia, aby zapewnić dokładne przygotowanie powierzchni.
• Sekcja suszenia:Po obróbce wstępnej części trafiają do strefy suszenia, gdzie przed nałożeniem powłoki usuwana jest resztkowa wilgoć.
• Automatyczna kabina do malowania proszkowego:Przedmioty obrabiane przemieszczają się w sposób ciągły przez automatyczną kabinę lakierniczą z prędkością procesu około 1,5 m/min. Automatyczne pistolety natryskowe zapewniają równomierne pokrycie powłoką, a operatorzy mogą w razie potrzeby wykonać dodatkowy natrysk ręczny.
• Ręczna kabina do retuszu:W obszarach wymagających dodatkowej uwagi detale zatrzymują się w ręcznej komorze natryskowej, umożliwiając operatorom precyzyjne nakładanie proszku na narożniki, krawędzie i złożone geometrie.
• Piec do utwardzania proszkowego:Powlekane elementy są gromadzone i przenoszone przez sekcję utwardzania, gdzie proszek topi się, przepływa i sieciuje chemicznie, tworząc trwałe wykończenie ochronne.
• Strefa chłodzenia:Po utwardzeniu produkty przechodzą przez naturalną strefę chłodzenia, aby ustabilizować powłokę i przygotować części do manipulacji.
• Stacja rozładunkowa:Urządzenie podnoszące opuszcza się ponownie, aby pomóc operatorom w bezpiecznym i wydajnym rozładunku gotowych komponentów.

Kluczowe funkcje

• Automatyczne + ręczne nakładanie proszku dla optymalnej jakości powłoki i elastyczności.

• Kabina do malowania proszkowego PP o doskonałej odporności na korozję i łatwej konserwacji.

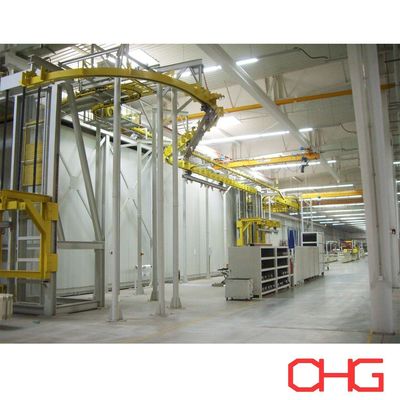

• Podwieszany system przenośników ze stacjami podnoszącymi do wydajnego transportu materiałów.

• Proces obróbki wstępnej krok po kroku zapewniający doskonałą przyczepność powłoki.

• Ciągłe automatyczne natryskiwanie w połączeniu z możliwością ręcznego poprawiania.

• Wysokiej jakości system utwardzania zapewniający trwałą i równomierną wydajność powłoki.

• Elastyczna konstrukcja odpowiednia do szaf elektrycznych, obudów sterowniczych, obudów rozdzielnic i innych produktów z blachy.

Proces malowania proszkowego

1. Przygotowanie powierzchni

Proces rozpoczyna się od dokładnego oczyszczenia powierzchni metalu w celu usunięcia oleju, kurzu i zanieczyszczeń, tworząc podstawę dla silnej przyczepności powłoki.

2. Przygotowanie wstępne

Chemiczne procesy obróbki wstępnej, takie jak odtłuszczanie, fosforanowanie i płukanie, poprawiają odporność na korozję i przygotowują podłoże do malowania proszkowego.

3. Suszenie

Po obróbce wstępnej detale są całkowicie suszone, aby wyeliminować resztkową wilgoć i zapewnić jakość powłoki.

4. Aplikacja proszku

Elektrostatycznie naładowane cząsteczki proszku nanoszone są za pomocą pistoletów automatycznych i ręcznych, tworząc jednolitą warstwę powłoki na całej powierzchni.

5. Utwardzanie

Powlekane części przechodzą przez piec utwardzający, w którym proszek topi się i sieciuje, tworząc mocne, trwałe i atrakcyjne wykończenie.

6. Chłodzenie

Kontrolowane chłodzenie stabilizuje powłokę i zachowuje jej właściwości mechaniczne i estetyczne.

7. Kontrola jakości

Gotowe produkty przechodzą kontrolę pod kątem grubości powłoki, wyglądu, przyczepności i ogólnej jakości wykończenia, aby zapewnić zgodność ze standardami produkcyjnymi.

Indywidualne rozwiązania

Każda linia do produkcji powłok proszkowych jest projektowana zgodnie z wymiarami przedmiotu obrabianego klienta, wydajnością produkcyjną, wymaganiami dotyczącymi powłok i układem fabryki. Skontaktuj się z nami, podając swoje specyfikacje techniczne, a nasz zespół inżynierów przedstawi indywidualną ofertę dostosowaną do Twoich potrzeb produkcyjnych.
