Linia produkcyjna powłok proszkowych różnych rozmiarów Profil aluminiowy

Linia produkcyjna do malowania proszkowego profili aluminiowych

Zintegrowany automatyczny i ręczny system natrysku

Ta linia produkcyjna do malowania proszkowego integruje zautomatyzowany natrysk elektrostatyczny z uzupełniającym malowaniem ręcznym, zapewniając elastyczne i precyzyjne rozwiązanie dla profili aluminiowych o różnych rozmiarach, przekrojach i złożonościach konstrukcyjnych.

Konfiguracja hybrydowego natrysku zapewnia:

• Jednolita grubość powłoki

• Zwiększone pokrycie krawędzi i narożników

• Precyzyjne wykończenie skomplikowanych geometrii

• Stabilna i powtarzalna jakość powłoki

System został zaprojektowany tak, aby zrównoważyć wydajność produkcji z ręczną adaptacyjnością, co czyni go idealnym zarówno do produkcji standardowych, jak i niestandardowych profili aluminiowych.

Specyfikacje kabiny lakierniczej

Kabina lakiernicza jest wykonana z wysokiej jakości PP (polipropylenu), oferując:

• Doskonała odporność chemiczna i korozyjna

• Długa żywotność

• Łatwa konserwacja i czyszczenie

Konstrukcja kabiny priorytetowo traktuje zarówno wydajność, jak i bezpieczeństwo operatora, uwzględniając:

• Wysokowydajny system wentylacji i ekstrakcji powietrza

• Zoptymalizowany przepływ powietrza dla stabilnego osadzania proszku

• Zintegrowane funkcje bezpieczeństwa i kontroli pyłu

Szczegółowe rysunki techniczne zapewniają kompleksowy przegląd układu kabiny, cyrkulacji powietrza i konfiguracji bezpieczeństwa.

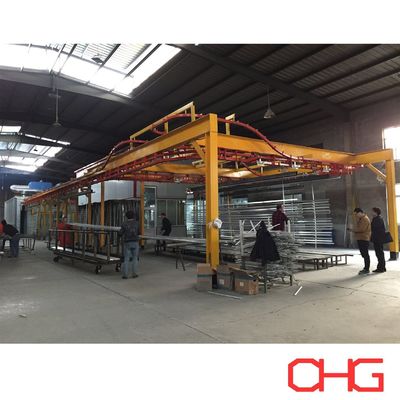

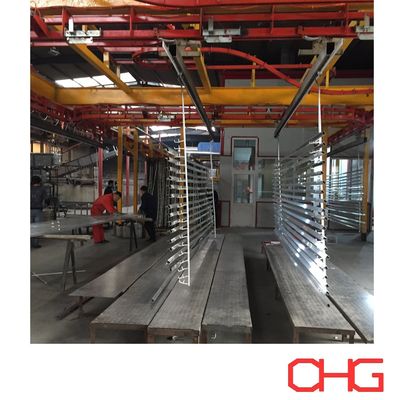

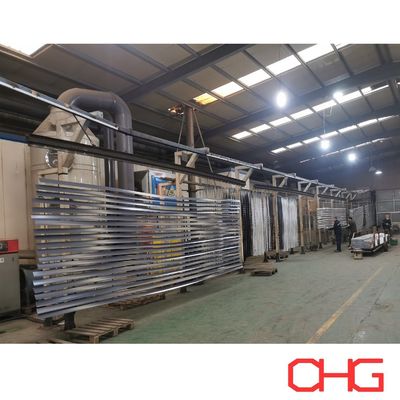

System przenośników podwieszanych

System przenośników podwieszanych płynnie transportuje detale przez każdy etap procesu, zapewniając:

• Ciągły i stabilny ruch

• Zoptymalizowane wykorzystanie przestrzeni podłogi

• Zwiększona przepustowość produkcji

Układ przenośników jest zaprojektowany tak, aby prowadzić części sekwencyjnie przez:

• Czyszczenie

• Obróbka wstępna

• Suszenie

• Aplikacja proszku

• Utwardzanie

• Chłodzenie

Rysunki techniczne jasno ilustrują trasę przenośnika i integrację z każdą strefą procesu.

Ręczne stacje załadunku i rozładunku

Dedykowane ręczne stacje załadunku i rozładunku są rozmieszczone wzdłuż linii przenośnika, aby zapewnić elastyczność operacyjną.

Kluczowe zalety obejmują:

• Dokładne pozycjonowanie profili przed natryskiem

• Adaptacyjność do różnych rozmiarów i kształtów

• Ulepszone obchodzenie się z produktami niestandardowymi lub małymi partiami

• Ergonomiczna konstrukcja stanowiska pracy dla wydajności operatora

Dokumentacja projektowa identyfikuje specyficzne strefy załadunku/rozładunku, zapewniając przejrzystość w planowaniu układu systemu i przepływu pracy.

Przepływ procesu malowania proszkowego

1. Przygotowanie powierzchni

Profile aluminiowe poddawane są dokładnemu czyszczeniu w celu usunięcia oleju, kurzu i zanieczyszczeń. Właściwe przygotowanie powierzchni jest kluczowe dla zapewnienia silnej przyczepności proszku i spójnej wydajności powłoki.

2. Obróbka wstępna

Profile są poddawane obróbce chemicznej w celu zwiększenia odporności na korozję i poprawy siły wiązania. Typowe metody obejmują:

• Czyszczenie chemiczne

• Fosforanowanie

• Powłoka konwersyjna chromowa lub bezchromowa

Ten etap przygotowuje powierzchnię aluminium do optymalnej przyczepności proszku.

3. Suszenie

Po obróbce wstępnej profile przechodzą przez piec suszący w celu usunięcia pozostałej wilgoci. Całkowicie sucha powierzchnia zapewnia stabilną elektrostatyczną aplikację proszku.

4. Elektrostatyczna aplikacja proszku

Materiał do malowania proszkowego jest ładowany elektrostatycznie i natryskiwany na uziemione profile aluminiowe za pomocą automatycznych pistoletów natryskowych. Ręczne poprawki natryskowe zapewniają pełne pokrycie skomplikowanych obszarów i krawędzi.

5. Utwardzanie proszku

Pokryte profile wchodzą do pieca utwardzającego, gdzie kontrolowane ogrzewanie topi i rozprowadza cząsteczki proszku, tworząc gładką i ciągłą powłokę. Usieciowanie chemiczne podczas utwardzania skutkuje trwałą, odporną na uderzenia i korozję powłoką.

6. Chłodzenie

Kontrolowane chłodzenie stabilizuje powłokę i zachowuje jakość i wygląd powierzchni.

7. Kontrola jakości

Każdy gotowy profil przechodzi kompleksową kontrolę, w tym:

• Pomiar grubości powłoki

• Ocena wyglądu powierzchni

• Test przyczepności

• Weryfikacja ogólnej integralności powłoki

Tylko produkty spełniające standardy jakości przechodzą do końcowego pakowania lub dalszego przetwarzania.

Zalety systemu

Łącząc zaawansowaną automatyzację z ręczną precyzją, ta linia produkcyjna do malowania proszkowego zapewnia:

• Wysokiej jakości i spójne wykończenia

• Elastyczność dla niestandardowych profili aluminiowych

• Efektywne wykorzystanie przestrzeni

• Stabilna i niezawodna wydajność produkcji

Systemowi towarzyszą kompleksowe rysunki projektowe, zapewniające przejrzyste wskazówki dotyczące instalacji, integracji i eksploatacji.
