Niestandardowa linia powlekania arkuszy stali węglowej z automatycznym robotem polerowania i danych technicznych

Ta linia produkcyjna powłoki proszkowej jest specjalnie zaprojektowana do opryskiwania blach stali węglowej i zmontowanych konstrukcji szaf stosowanych w bezpiecznej produkcji.System jest zaprojektowany tak, aby pomieścić elementy o różnych rozmiarach i kształtach, w tym ciała szaf i paneli drzwiowych.

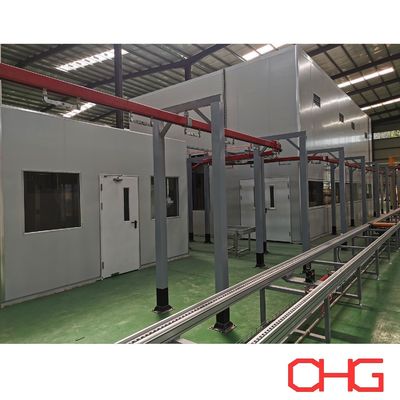

Kabina rozpylania jest wykonana z wysokiej jakości materiału PVC, zapewniając doskonałą odporność na korozję i łatwą konserwację.Proces powlekania łączy w sobie automatyczne elektrostatyczne opryskiwanie proszkiem z dodatkowym ręcznym spryskiwaniem do poprawy, aby zapewnić pełne pokrycie i wysoką jakość powierzchni.

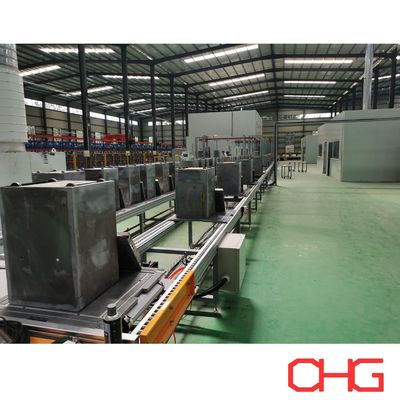

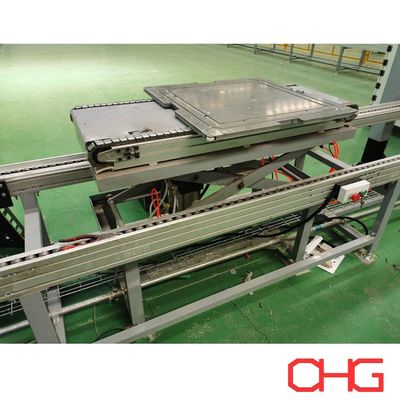

W sekcji wstępnej obróbki wykorzystuje się system przenośnika naziemnego typu skid dla stabilnego transportu ciężkich elementów szafy,podczas gdy sekcje rozpylania proszku i utwardzania przyjmują system przenośnika powietrznego pracujący z stałą prędkością w celu zapewnienia jednolitości powłoki i efektywności produkcji.

Przepływ procesu linii produkcyjnej

Obciążenie powierzchni spawania
Manipulator załaduje ciała szaf i paneli drzwiowych na dwie oddzielne stacje.

/...Szlifowanie metalu

• Robot wykonuje szlifowanie szwów spawalniczych na ciałach szaf

• Szlifowanie ręczne paneli drzwiowych

• Poziomowanie powierzchni i wykończenie płaskich powierzchni

/...Wytwarzanie roztworu fosforanujące:Ręczne wycieranie, aby poprawić przygotowanie powierzchni.

/...Suszenie pod wpływem wilgoci (40-50°C):Suszenie w niskich temperaturach w celu usuwania pozostałej wilgoci.

/...Wykonanie ręcznego nakładki:Korekta i wygładzanie wad powierzchni.

/...Suszenie maską (40-50°C)

/...Ręczne szlifowanie:Ostateczne wyrównanie powierzchni przed powleczeniem.

/...Akumulacja części roboczej (około 100 zestawów):Przechowywanie buforowe przed wejściem w etap powlekania.

/...Przeniesienie do stacji załadunku mechanicznego

/...Ręczne usuwanie pyłu:Elektrostatyczny pistolet powietrzny do usuwania pyłu powierzchniowego.

/...Automatyczne rozpylanie proszku + ręczne dopracowywanie

/...Utwardzanie proszku (200°C, 18 minut):Utwardzanie termiczne w celu stopienia, wyrównania i chemicznego połączenia folii powłokowej.

/...Chłodzenie powietrzem

/...Ręczna instalacja kołnierzy

/...Rozładunek do wózka AGV przy pomocy człowieka-maszyny

Opis procesu powlekania proszkiem

1Przygotowanie powierzchni

Przed powleczeniem wszystkie powierzchnie stali węglowej poddawane są mechanicznemu wykończeniu i czyszczeniu w celu usunięcia pozostałości spawania, pyłu, tłuszczu i zanieczyszczeń.

2. Przedproces

Proces fosforanowania rozwiązania poprawia odporność na korozję i poprawia właściwości wiązania powłoki.

3Suszenie.

Suszenie w niskich temperaturach usuwa pozostałą wilgotność, zapewniając optymalne warunki powierzchni do nakładania proszku.

4. Wykorzystanie proszku elektrostatycznego

Cząsteczki proszku są ładowane elektrostatycznie i rozpylane na uziemione elementy szafy.Połączenie pistoletów automatycznych i ręcznego opryskiwania gwarantuje jednolitą grubość powłoki i pełne pokrycie krawędzi.

5- Uzdrawianie.

W piecu utwardzającym (200°C, 18 minut) proszek topi się, przepływa i chemicznie łączy się, tworząc gładką, trwałą i odporną na uderzenia folie powłokową.

6Chłodzenie.

Kontrolowane chłodzenie powietrza stabilizuje folie powłokową i przygotowuje elementy do montażu w dalszej fazie.

7Inspekcja jakości

Każdy gotowy komponent podlega kontroli w celu:

• Gęstość powłoki

• Powierzchnia

• Wydajność przyczepności

• Ogólna jakość wykończenia

Do końcowego montażu i wysyłki przechodzą wyłącznie kwalifikowane produkty.
